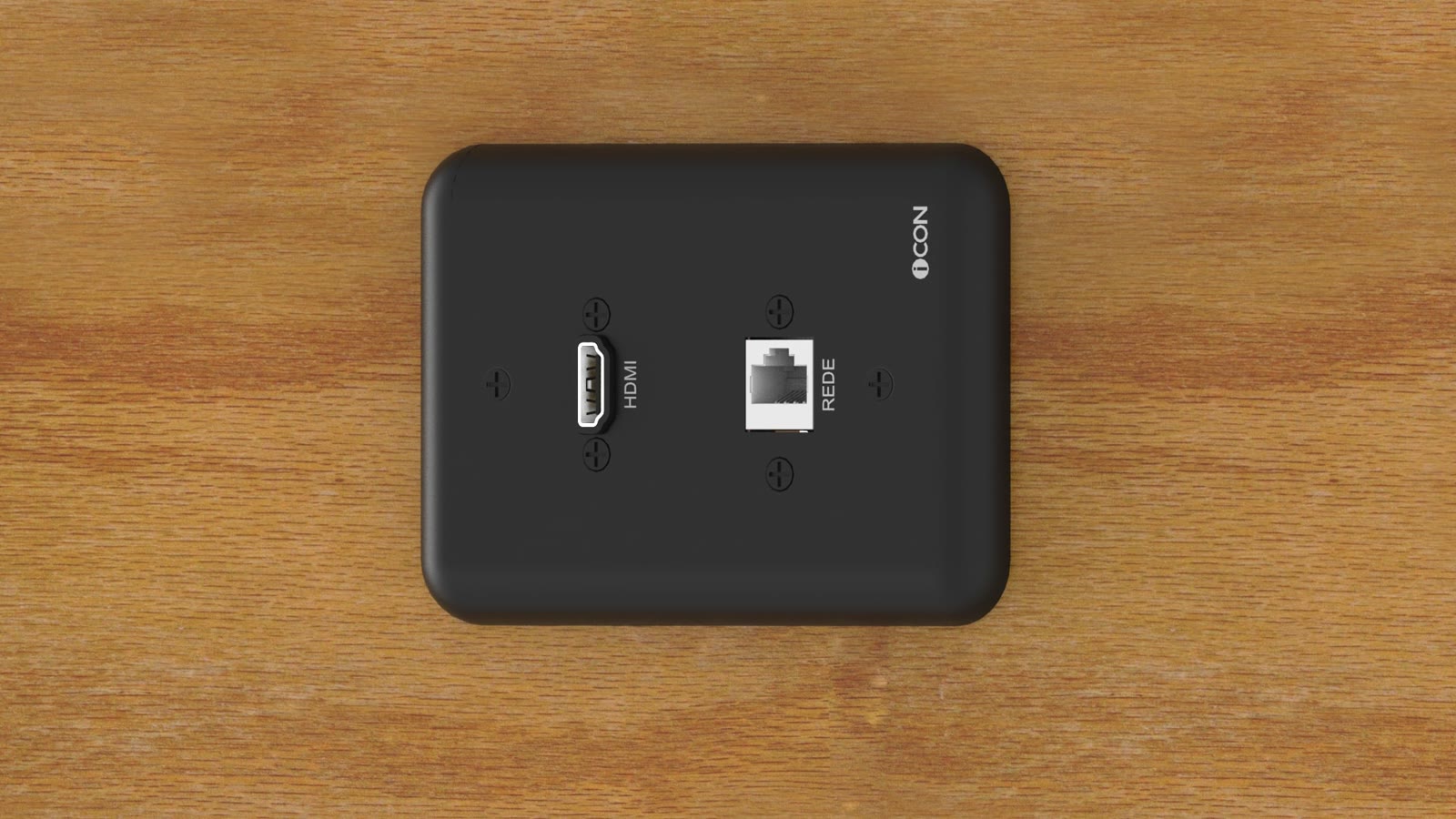

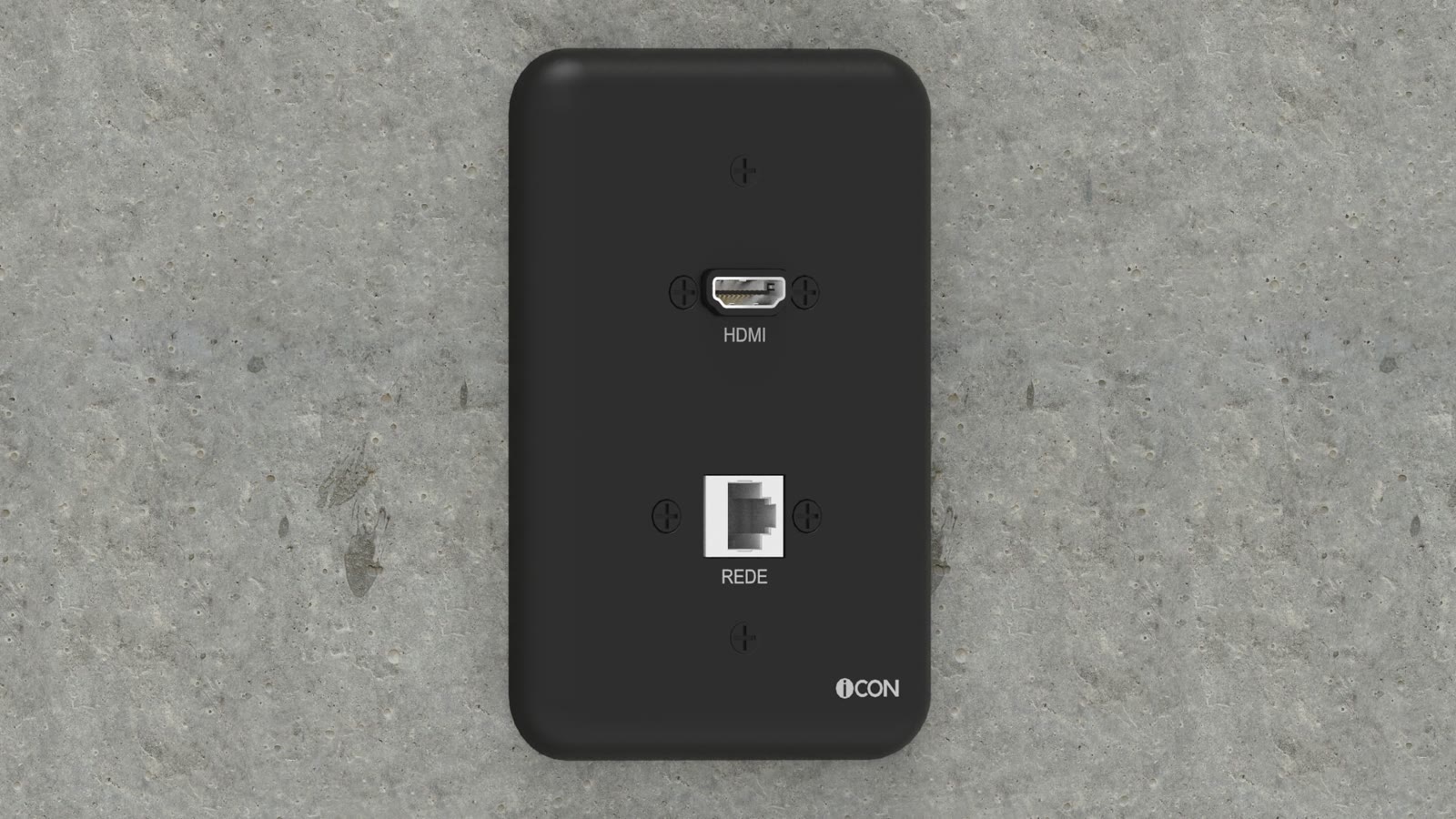

Módulo de Parede
Módulo de Parede HDMI/Rede
- Modelo
- iC-MP-104
- Referência
- 403-001-005
- Linha
- 100
Preço sob consulta
Adicione ao carrinho e finalize pelo WhatsApp — a equipe iCON envia o orçamento com valores e frete.
Falar sobre este produto
- 1× HDMI
- 1× Rede CAT.6
- Até 4K
- HDMI 2.0
- Garantia iCON 365 dias
- Atendimento (11) 5181-1318
- Site seguro Conexão criptografada (SSL)

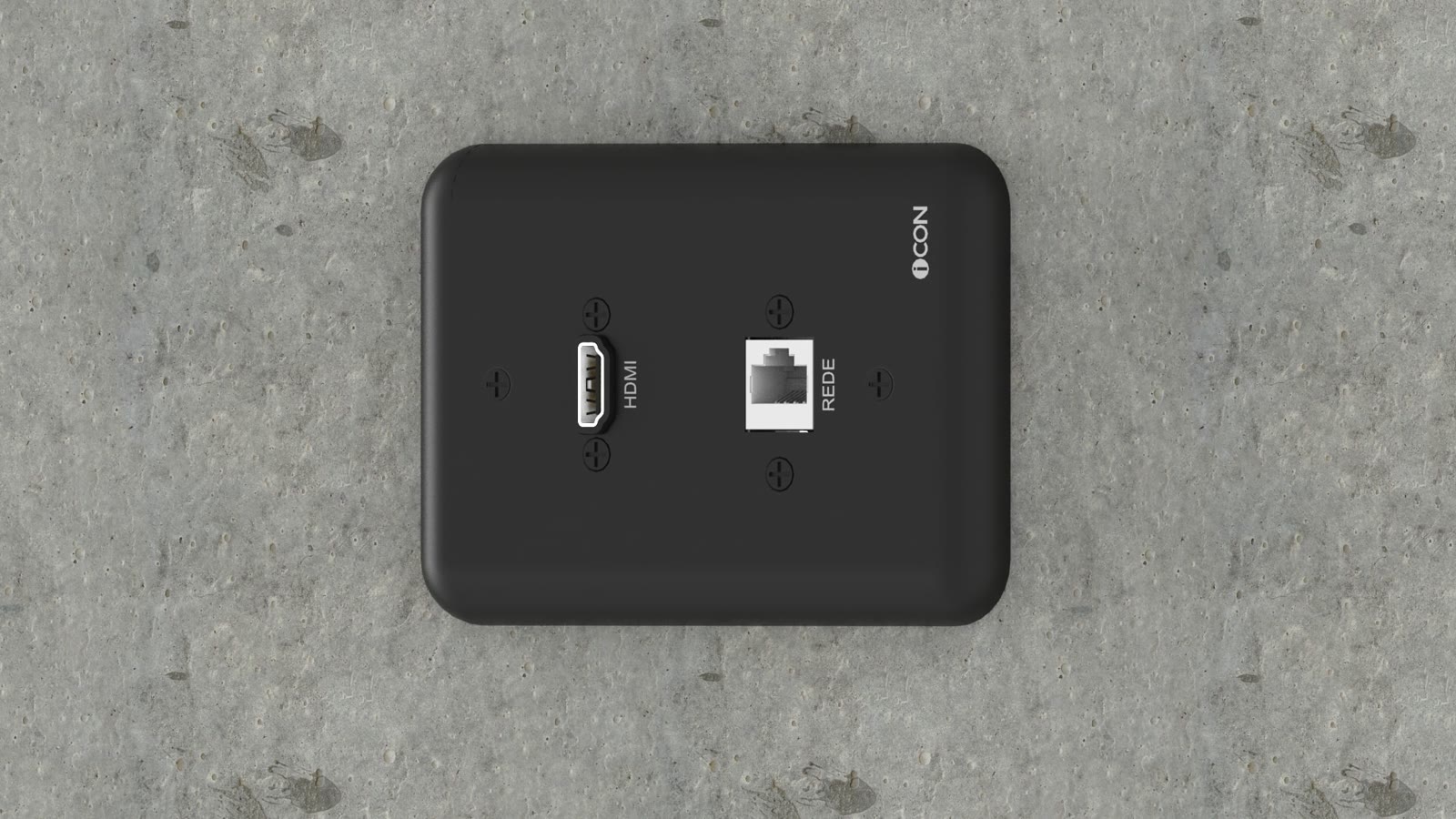

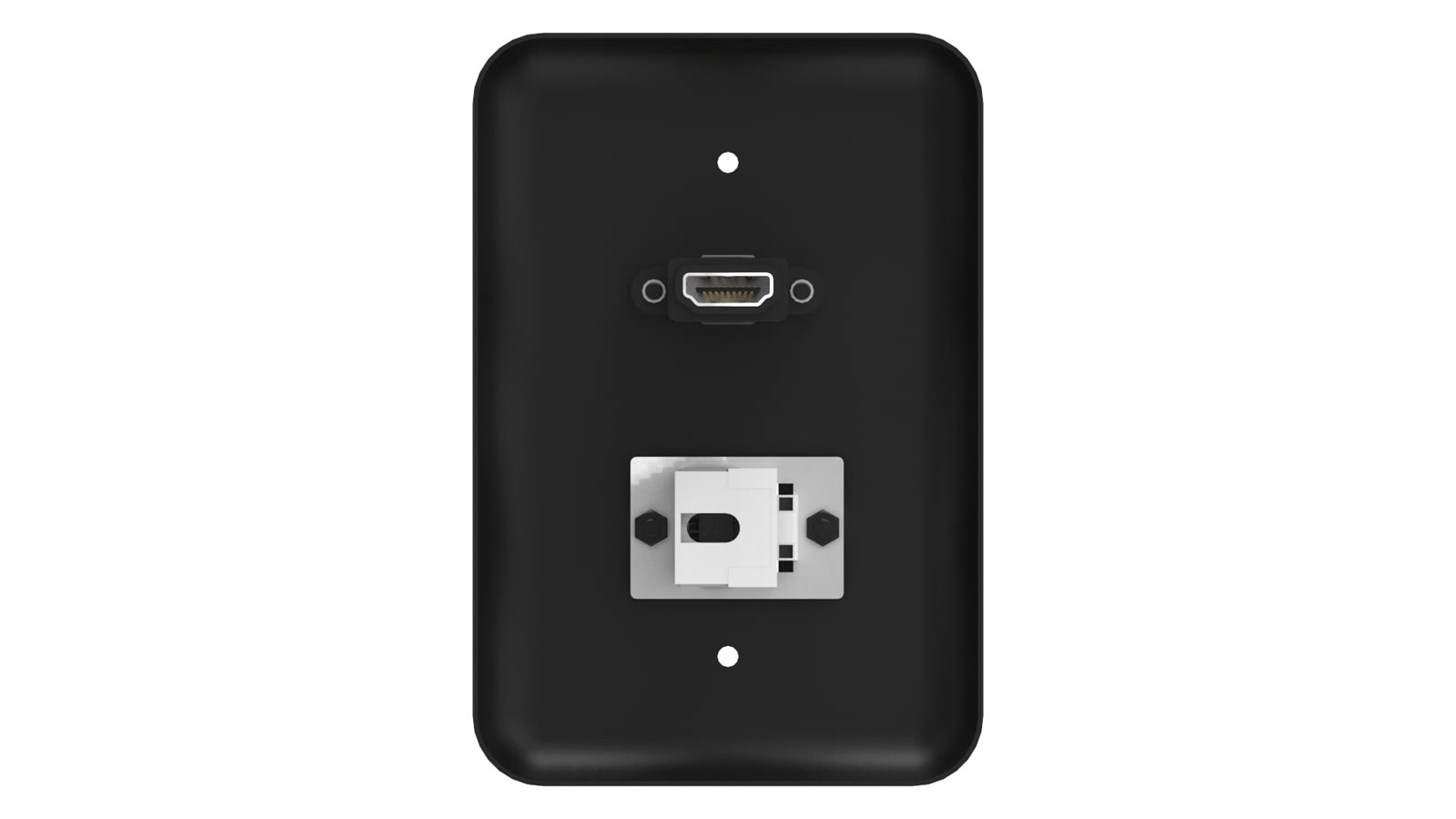

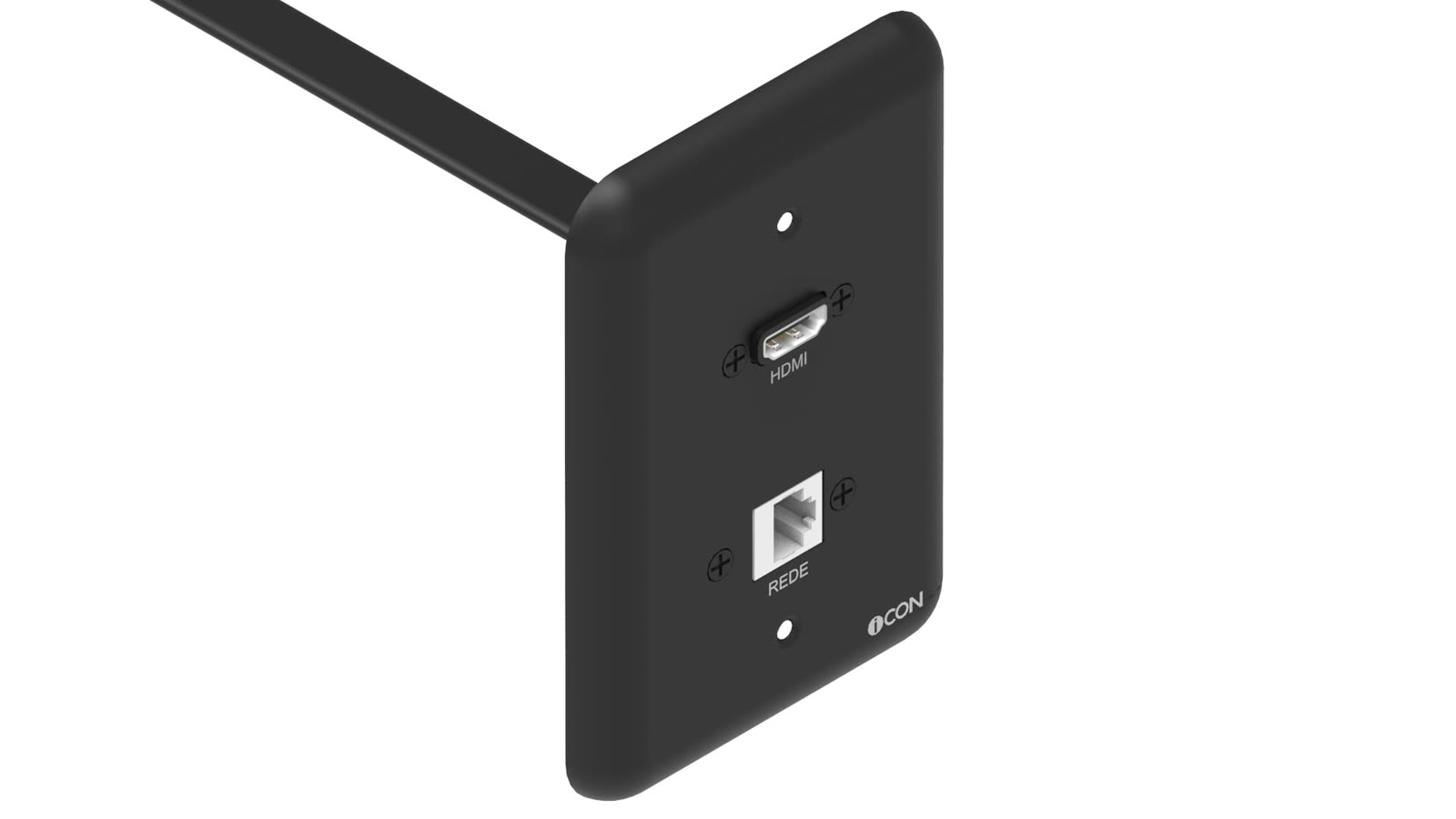

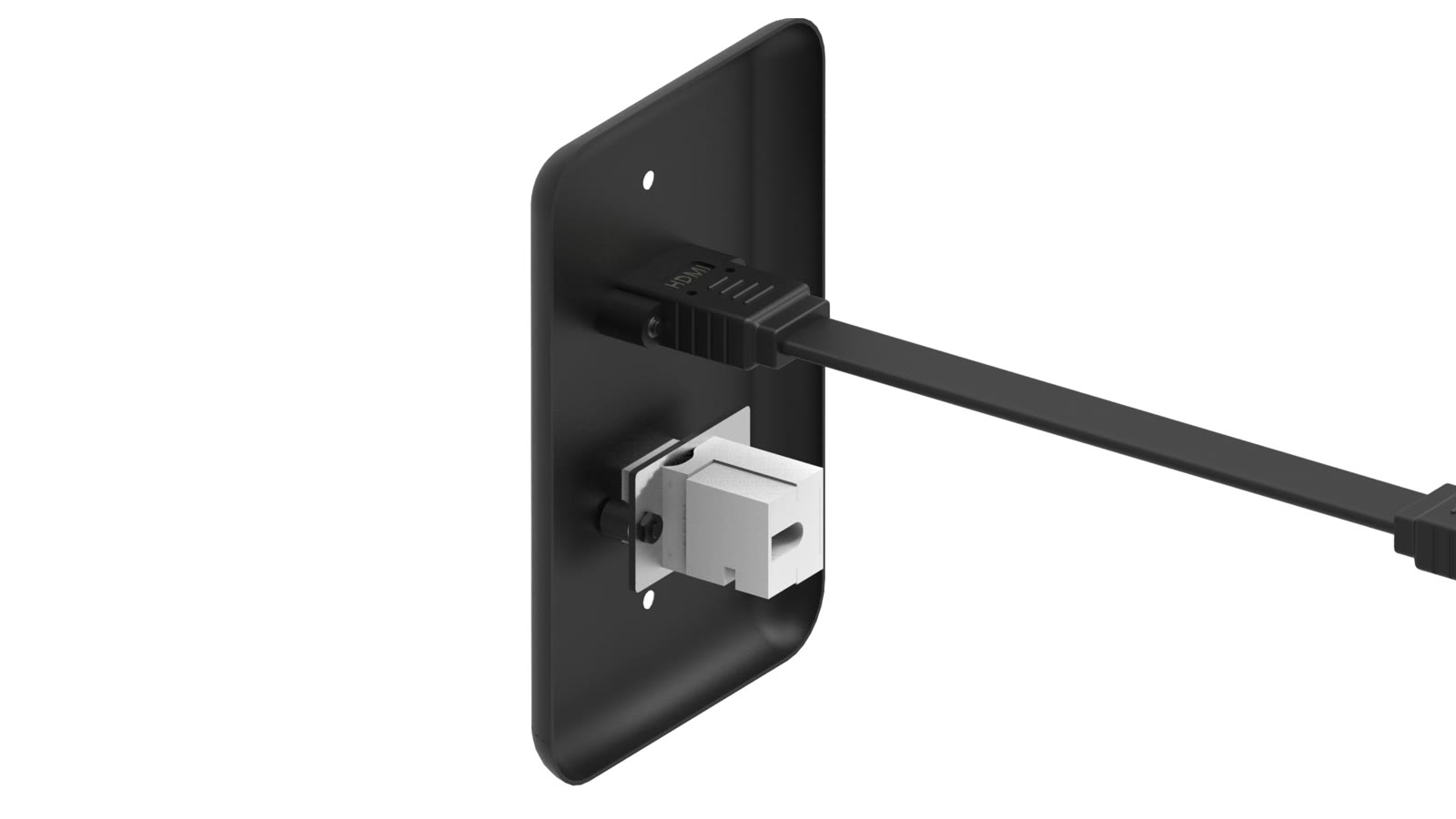

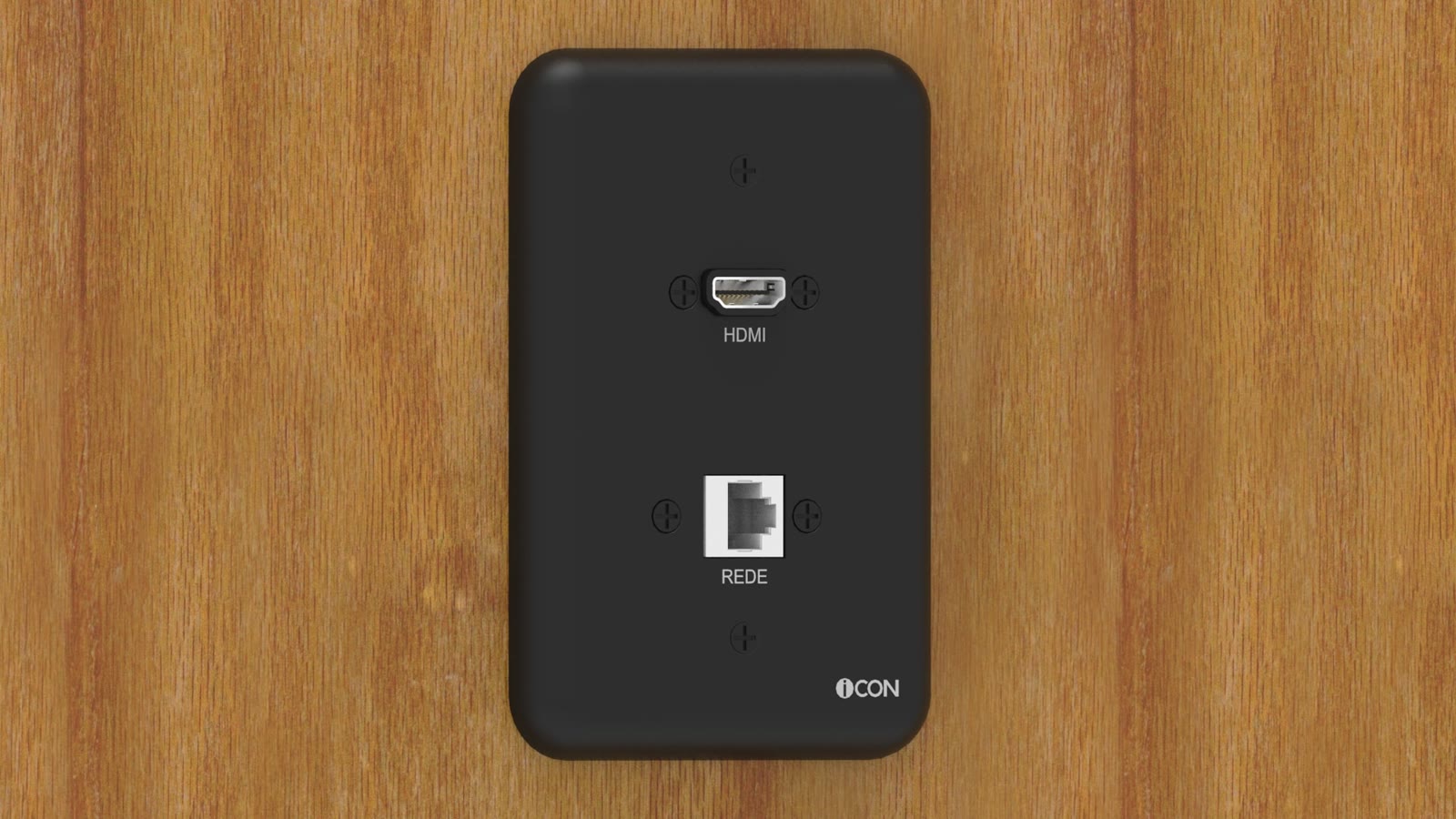

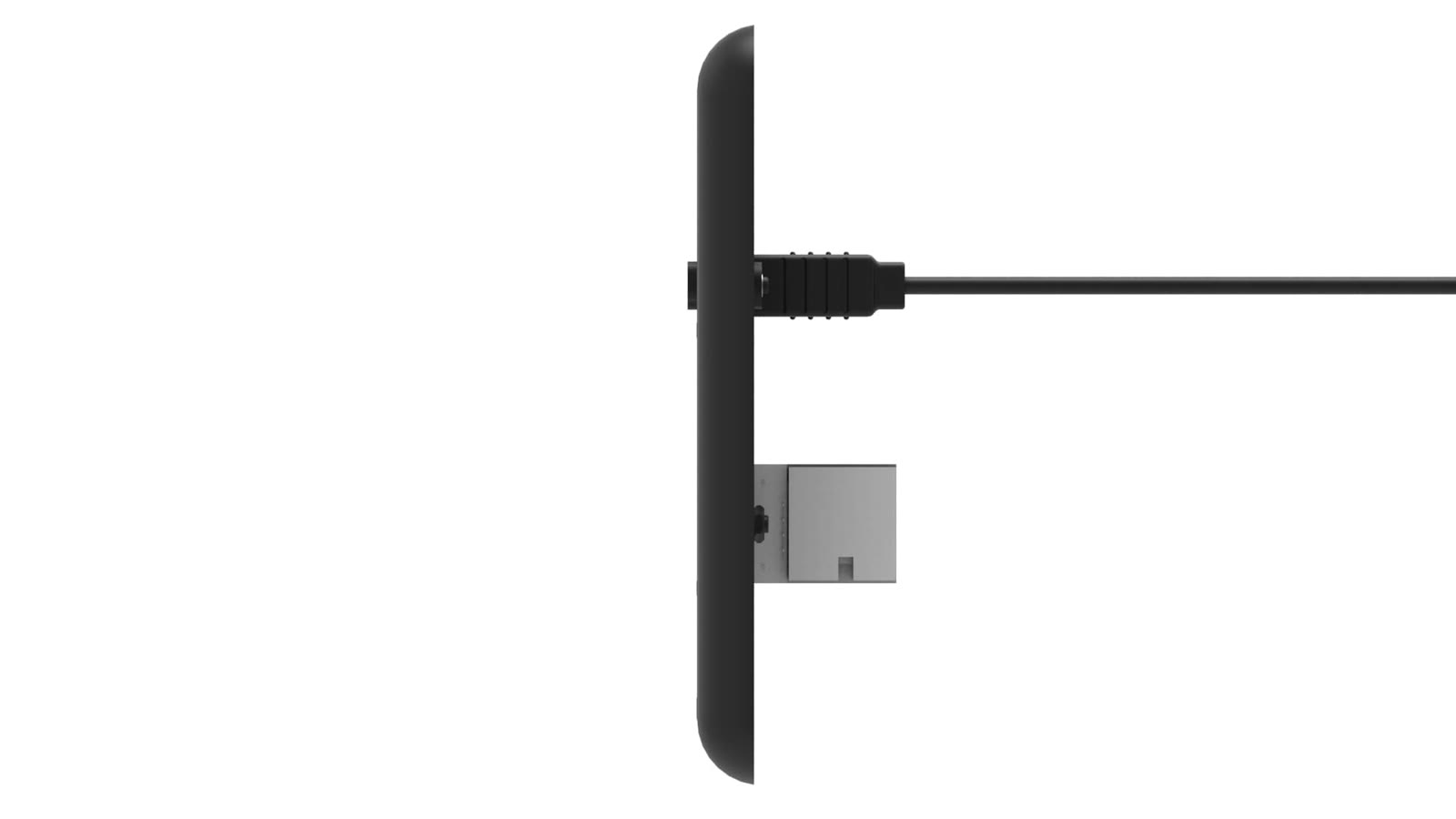

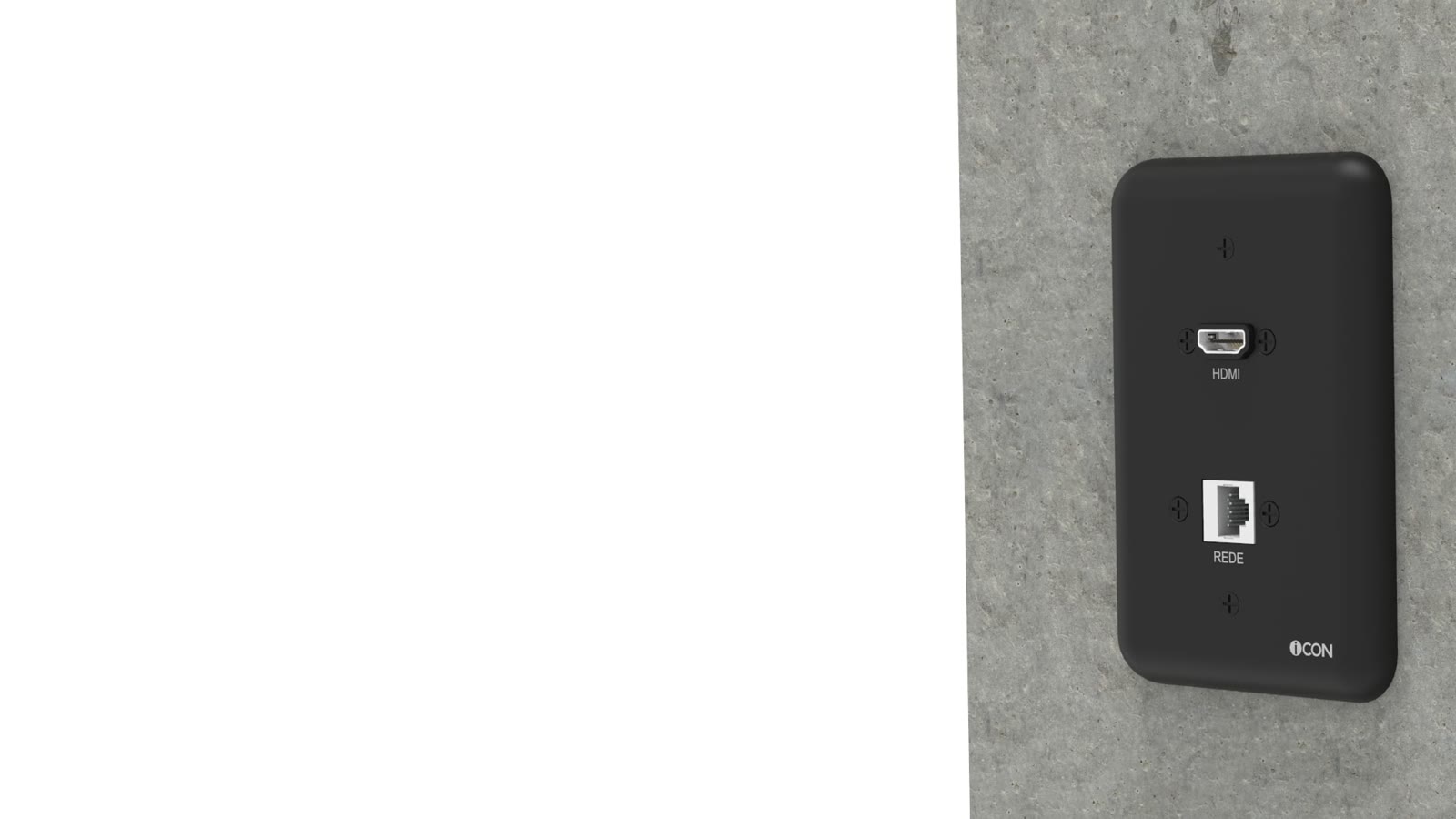

Módulo de Parede HDMI | Rede
Projetado para integrar.
O Módulo de Parede iC-MP-104 de alta qualidade da iCON é a solução perfeita para obter conectividade por meio de um painel.
Isso permite que o usuário forneça conectividade de exibição de uma fonte contida em um local seguro.
O cabo é curto e projetado para perda mínima de sinal. Suporta resoluções de vídeo de até 4K * 2K @ 50/60 (2160p).
Materiais e construção de alta qualidade garantem uma vida útil de desempenho confiável.
Os condutores totalmente blindados fornecem imunidade completa à interferência EMI / RFI e os conectores banhados a ouro 24K garantem uma transferência de sinal superior.
Este cabo de alta largura de banda totalmente funcional foi testado para funcionar de acordo com os padrões da indústria e conta com a garantia iCON.

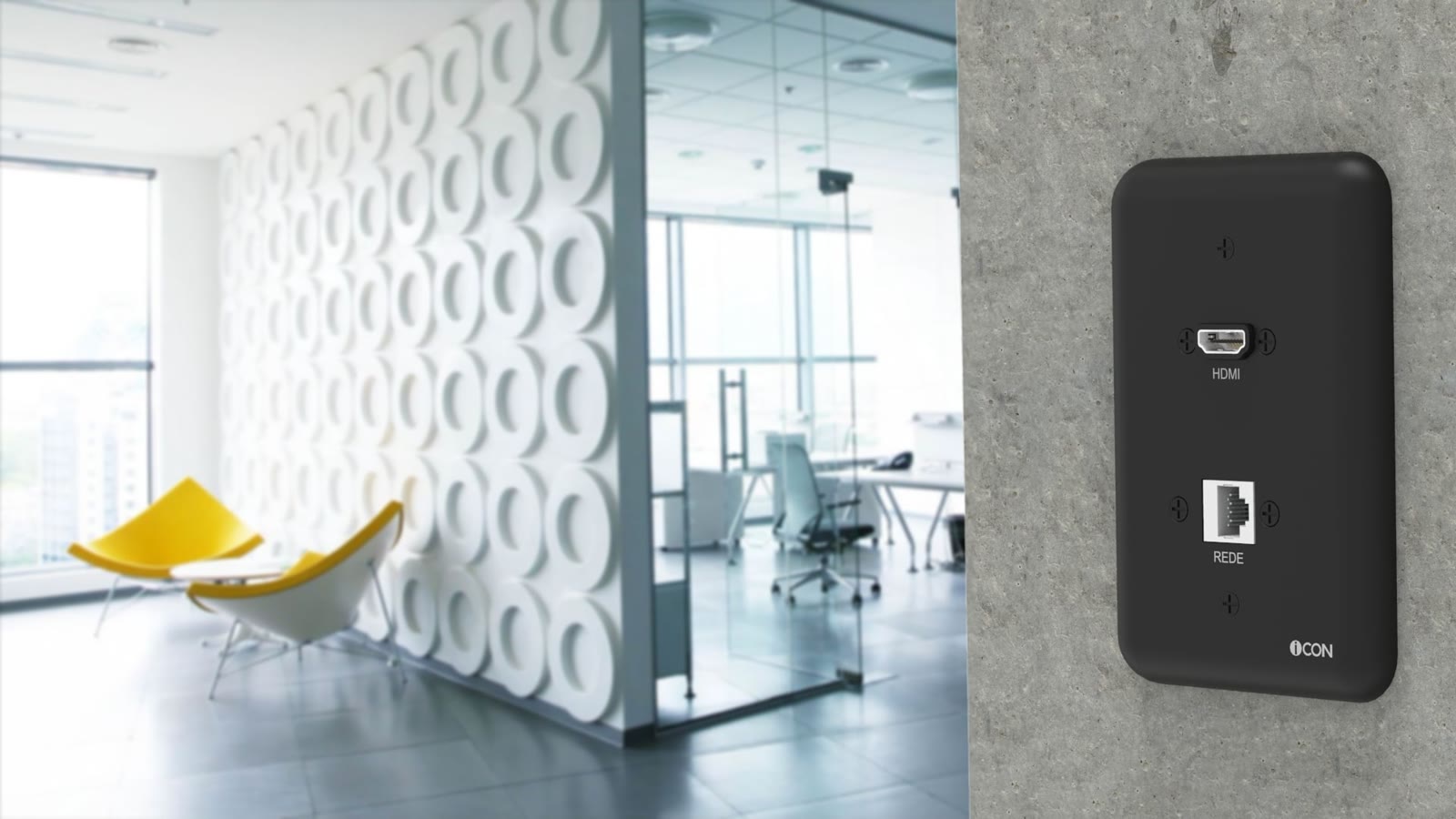

Aplicação
- Parede
- Púlpito
- Piso
Informações técnicas
Especificações
Conexões
| Conexão | 1× HDMI, 1× Rede CAT.6 |
|---|---|
| Entrada | Fêmea |
| Saída | Fêmea |
| Cabo HDMI 2.0 de alta velocidade com Ethernet | |
| Conector com IDC em ângulo de 90o | |
| Compatível com RJ-11 | |
| Compatibilidade | Toda Linha FCS |
| Compatível com ferramenta de crimpagem rápida que dispensa a utilização de ferramenta de impacto e possibilita a crimpagem dos 8 condutores ao mesmo tempo proporcionando uma conectorização homogênea. | |
| Tipo de Conector | RJ-45 Fêmea (KEYSTONE Jack) |
| Padrão de Montagem | T568A e T568B |
| Tipo de Cabo | U/UTP Cat.6 |
| Quantidade de Ciclos de Inserção | 750 RJ45 e 200 RJ11 –200 no bloco IDC |
Aplicação
| Aplicação | Parede, Púlpito, Piso |
|---|
Construção
| Módulo 4x2 | |
| Alumínio Marítimo | |
| Pintura Eletroestática | |
| O design do parafuso ajuda a conectar o dispositivo firmemente. | |
| Tipo de condutor | 28AWG Cobre nu |
|---|---|
| Isolamento | PELE PE espumada |
| Possibilidade de fixação de ícones de identificação | |
| Acessório para proteção do contato IDC e manutenção do cabo crimpado | |
| Identificação de categoria na face frontal, logo Furukawa na parte superior | |
| Rastreamento Indicação do lote de produção no corpo do produto. | |
| Conexão Traseira | Padrão 110 IDC, 8 posições, em bronze fósforo estanhado, para condutores de 22 a 26 AWG |
| Material do Contato Elétrico | Bronze fosforoso com 50µin (1,27µm) de ouro e 100µin (2,54µm) de níquel |
| Diâmetro do condutor (mm) | 26 a 22 AWG |
Vídeo
| Permite a transmissão de vídeo de alta faixa dinâmica (HDR) | |
| 4K @ 50/60 (2160p) , que é 4 vezes a clareza da resolução de vídeo 1080p / 60 Frames | |
| Vídeo 3D, Deep Color e XV Color |
Desempenho
| Cabo com 20cm de extensão | |
| Maneira conveniente de estender o cabo HDMI existente sem perda de sinal | |
| Largura de banda de até 18 Gbps | |
| Aceita até 32 canais de áudio sem compressão | |
| Aberto / Curto / Intermitência | 100% |
|---|---|
| Hi-Pot | AV 150V, 0,01S |
| Resistência de isolamento | DC 200V, 0,01S, 10MΩ (Min) |
| Resistência condutiva | 2 OHM (máx.) |
| Excede os limites estabelecidos nas normas para CAT.6/Classe E | |
| Performance do canal garantida para até 4 conexões em canais de até 100 metros | |
| Garantia de ZERO BIT ERROR em Fast e Gigabit Ethernet | |
| Suporte a IEEE 802.3, 1000 BASE T, 1000 BASE TX, EIA/TIA-854, ANSI/TIA-862, ATM, Vídeo, Sistemas de Automação Predial, y todos os protocolos LAN anteriores | |
| Suporte a PoE 802.3af e 802.3at | |
Ambiente
| Ambiente de Instalação Interno | |
| Faixa de temperatura operacional | 20ºC - 80ºC |
|---|---|
| Faixa de temperatura de armazenamento | 25ºC - 85ºC |
| Temperatura de Operação (ºC) | 10ºC a +60ºC |
| Temperatura de Armazenamento (°C) | 40ºC a +70ºC |
Certificações
| Aprovações | RoHS, CE, UL |
|---|
Conexões12
| Conexão | 1× HDMI, 1× Rede CAT.6 |
|---|---|
| Entrada | Fêmea |
| Saída | Fêmea |
| Cabo HDMI 2.0 de alta velocidade com Ethernet | |
| Conector com IDC em ângulo de 90o | |
| Compatível com RJ-11 | |
| Compatibilidade | Toda Linha FCS |
| Compatível com ferramenta de crimpagem rápida que dispensa a utilização de ferramenta de impacto e possibilita a crimpagem dos 8 condutores ao mesmo tempo proporcionando uma conectorização homogênea. | |
| Tipo de Conector | RJ-45 Fêmea (KEYSTONE Jack) |
| Padrão de Montagem | T568A e T568B |
| Tipo de Cabo | U/UTP Cat.6 |
| Quantidade de Ciclos de Inserção | 750 RJ45 e 200 RJ11 –200 no bloco IDC |
Aplicação1
| Aplicação | Parede, Púlpito, Piso |
|---|
Construção13
| Módulo 4x2 | |
| Alumínio Marítimo | |
| Pintura Eletroestática | |
| O design do parafuso ajuda a conectar o dispositivo firmemente. | |
| Tipo de condutor | 28AWG Cobre nu |
|---|---|
| Isolamento | PELE PE espumada |
| Possibilidade de fixação de ícones de identificação | |
| Acessório para proteção do contato IDC e manutenção do cabo crimpado | |
| Identificação de categoria na face frontal, logo Furukawa na parte superior | |
| Rastreamento Indicação do lote de produção no corpo do produto. | |
| Conexão Traseira | Padrão 110 IDC, 8 posições, em bronze fósforo estanhado, para condutores de 22 a 26 AWG |
| Material do Contato Elétrico | Bronze fosforoso com 50µin (1,27µm) de ouro e 100µin (2,54µm) de níquel |
| Diâmetro do condutor (mm) | 26 a 22 AWG |
Vídeo3
| Permite a transmissão de vídeo de alta faixa dinâmica (HDR) | |
| 4K @ 50/60 (2160p) , que é 4 vezes a clareza da resolução de vídeo 1080p / 60 Frames | |
| Vídeo 3D, Deep Color e XV Color |
Desempenho13
| Cabo com 20cm de extensão | |
| Maneira conveniente de estender o cabo HDMI existente sem perda de sinal | |
| Largura de banda de até 18 Gbps | |
| Aceita até 32 canais de áudio sem compressão | |
| Aberto / Curto / Intermitência | 100% |
|---|---|
| Hi-Pot | AV 150V, 0,01S |
| Resistência de isolamento | DC 200V, 0,01S, 10MΩ (Min) |
| Resistência condutiva | 2 OHM (máx.) |
| Excede os limites estabelecidos nas normas para CAT.6/Classe E | |
| Performance do canal garantida para até 4 conexões em canais de até 100 metros | |
| Garantia de ZERO BIT ERROR em Fast e Gigabit Ethernet | |
| Suporte a IEEE 802.3, 1000 BASE T, 1000 BASE TX, EIA/TIA-854, ANSI/TIA-862, ATM, Vídeo, Sistemas de Automação Predial, y todos os protocolos LAN anteriores | |
| Suporte a PoE 802.3af e 802.3at | |
Ambiente5
| Ambiente de Instalação Interno | |
| Faixa de temperatura operacional | 20ºC - 80ºC |
|---|---|
| Faixa de temperatura de armazenamento | 25ºC - 85ºC |
| Temperatura de Operação (ºC) | 10ºC a +60ºC |
| Temperatura de Armazenamento (°C) | 40ºC a +70ºC |
Certificações1
| Aprovações | RoHS, CE, UL |
|---|
Dados do produto
| Referência | 403-001-005 |
|---|---|
| Modelo | iC-MP-104 |
| Marca | iCON Multimedia Connection Box |
| Linha | Linha 100 |
| Cor | Preto |
| NCM | 7219.33.00 |
| Garantia | 365 dias |
Itens inclusos
- Kit de Fixação
- Módulo
- Cabo HDMI
- Conector REDE
